APRS im WOMO







Warum APRS im WOMO?



Mit APRS kann man seine gefahrene Route im Internet für Freunde , und Angehörige sichtbar machen. Zudem kann man zu Hause live die Fahrt miterleben. (Der Zuschauer) Auf der Seite   http://www.campertrack.org   ist man immer sichtbar mit seinem WOMO.

Nun gibt es im Grundsatz zwei Methoden:

APRS UKW, das heißt lokal im Umkreis von ca 30Km um einen 2m APRS Didipeater. Unterhalb sind die dazugehörigen Geräte beschrieben.

APRS Kurwelle, da kann man inklusive Nordafrika(zB Marokko) bis zum Nordkap seine Positionen senden und ist unabhängig von lokalen Digipeatern. Ein Kurzwellenfunkgerät sollte man immer als Afu-WOMO Fahrer an Bord haben. Alleine schon um an den WOMO Runden auf 14.288Khz teilzunehmen. Mit einem kleinen APRS Tracker (Mini-Box mit GPS-Maus) zum Beispiel Tinytrack von  Byonics  (USA)  http://www.byonics.com/tinytrak/  ist man preiwert schnell und einfach via APRS qrv. Man könnte auch auf UKW komplett verzichten wenn man den Tracker und das KW Gerät immer bei Fahrt an hat. So schlägt man zwei Fliegen mit einer Klappe. Lokalreisen und Fernreisen, man ist immer via APRS qrv.
Weiter unten ist die Anendung APRS Kurzwelle beschrieben sowie im Handbuch:


APRS im Wohnmobil Link:  PDF




APRS - UKW


Camper sendet alle  automatisch eine Positionsmeldung über  UKW 2m 144.800 MHz und  Textmeldungen / Nachrichten
werden als "Bakentext" * je nach Bedarf gesendet. Inhalt z.B. "Stehen vor einer schönen Bucht vor Levkas".
2m APRS Funkgeräte gibt von den kommerziellen Gerätehersteller, Yaesu und Kenwood.


 Kennwood TM-D710GE                     Kennwood TH-D72E             YAESU  FTM 3350AE                     YAESU VX 8

Alternativ kann man auch mit einem normalen 2m UKW Gerät APRS Positionen senden.

Link zu 2m Tracker:                       LC-TRAK PLUS  http://www.landolt.de/info/afuinfo/lc-trak.htm

Link zu 2m und KW Tracker           http://www.jaeger-edv.de/Shop/index.php?option=com_virtuemart&Itemid=63

Link zu 2m Tracker:                       https://www.hinztec.de/

Link zu Geräte Lieferant Beispiel:  https://www.wimo.com







APRS - Kurzwelle auf 10.147,6 Mhz USB  300Bd

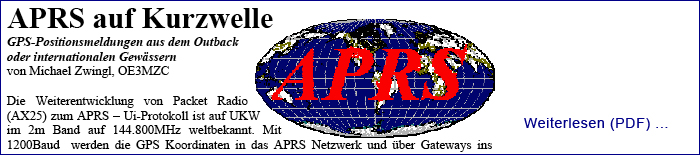

Weiterlesen PDF:   APRS KW

Hier alle Frequenzen und Töne für HF-APRS

80m 3610 USB Robust-PR 1500Hz via DB0UAL robust pr
40m 7032,6 USB 300 Baud FSK 1700Hz
40m 7035 LSB 300 Baud FSK 1700Hz
30m 10.147,6 USB 300 Baud FSK 1700Hz world wide HF-APRS
30m 10.151 LSB 300 Baud FSK 1700Hz same QRG as above!
30m 10.147,3 USB Robust-PR 1500Hz world wide RPR-APRS
20m 14.102,0 USB Robust-PR 1500Hz via DB0UAL robust-PR
20m 14.103 LSB 300 Baud FSK 1700Hz world wide HF- APRS
20m 14.103,3 LSB Robust-PR 1500Hz world wide RPR-APRS
17m 18.102 LSB 300 Baud FSK 1700Hz
15m 21.117 LSB 300 Baud FSK 1700Hz
10m 29.250 FM 1200 Baud FSK 1700Hz 1000 Hz shift


Frequenzen für HF APRS 10MHz sieh auch Link:   http://wa8lmf.net/aprs/SSB_Frequencies.htm


Siehe auch die Karte von DF8HL www.robust-packet.net
http://aprsisce.wdfiles.com/local--files/doc:frequencies/hf-aprs-worldwide-chart.jpg


Conventional 300-Baud FSK Tone Pairs

To produce the correct RF frequencies with a KAM, TNC2, TinyTrak III (300 Baud HF mode) or paid version of AGWpe whose default audio tones are 1600/1800 Hz, you must set your radio to:

10.151.00 LSB
10.151.000 - 1.800 = 10.149.200
10.151.000 - 1.600 = 10.149.400

Or

10.147.60 USB   [Recommended Choice!]
10.147.600 + 1.600 = 10.149.200
10.147.600 + 1.800 = 10.149.400




HF-APRS Gate Traffic von DK4XI-30 von https://aprs.link/app/aprs

HF-APRS Gate Trafic von DK4XI-31 rechts oben eingeben.
Man kann auch sein eigenes Call eingeben und alle Informationen abrufen



Link zu APRS DL:   http://www.aprs-dl.de/?APRS_Detailwissen:APRS_auf_Kurzwelle:APRS-HF_mit_300Bd


Achtung:  Unsere Europa QRG  10.147,6  Mhz USB 300Bd


  APRS HF-Gateway List in EU 10.147,6Mhz USB 300Bd

- DK4XI-30    Südwest Pfalz Deutschland     https://www.qrz.com/db/DK4XI

- SM5RVH-4   Nykoping Schweden               https://www.qrz.com/db/SM5RVH

F6KPH-4     Tarbes Südfrankreich/Pyr.       http://qrzcq.com/call/F5OAB

- IS0AMl-10   Sestu Südsardinien                https://digitalhamblog.wordpress.com/category/aprs/

- IW4EGP-10 Rimini Italien                         https://qrz.com/db/IW4EGP/?mlab=

- und weitere



Die einfachste Möglichkeit APRS zu senden ist mit einem kleinen APRS Tracker  http://www.byonics.com/tinytrak/  oder https://www.argentdata.com/catalog/index.php?cPath=22
Kabel an Funkgerät einstecken, Plus/Minus 12 Volt anschließen und GPS Maus an Fenster kleben, fertig.

Wir, die  IG Afu im WOMO empfehlen diese kleinen HF-Tracker  Für die, die Fragen zu den Dateneinträgen haben, bitte fragen.

  Achtung:  Der Tracker muss den Mode AFSK 300 Bd beherschen!


Adresse hier:

Die von uns empfohlenen Tracker OpenTracken undTiny Track:

In DL:    http://www.jaeger-edv.de/Shop/index.php?option=com_virtuemart&Itemid=63

In USA:  https://www.argentdata.com/catalog/index.php?cPath=22&osCsid=sjXVkrNw5L,zsuTvKTaCU1

In DL:    https://www.wimo.com/aprs-baugruppen_d.html#tinytrak        (es reicht Tiny Track 3 Plus)

In USA:  http://www.byonics.com/tinytrak/

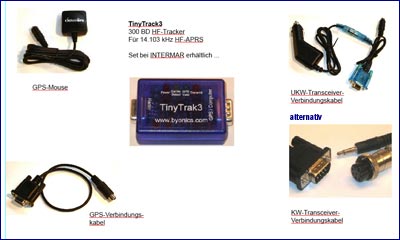

Tiny Track 3 Plus                                                                        Open Tracker USB





Programmierbeispiel Maske Tiny Track. Open Tracker ungefähr gleich.

Bitte das Symbol   /R  eintragen !

-
eigenes Call eintragen, zB DA1ABC-8 (-8 ist die SSID, damit man unter seinem Call mehrere Symbol senden kann, zB Auto usw.
- Symbol:    R , Table /   ,dritte Zeile links oben
  -8  boats, sailboats, RV's or second main mobile, siehe Symboltabelle unter Technik
- Symbol Tabelle   PDF
- Send 300Bd einstellen , rechts oben
- Text, Beispiel:  Rolfs WOMO-Tour  (unter Statuszeile)
- Bake senden wie oben Send Every 4 Minuten (kann auch in kürzerem Intervall sein, zB 2 Minuten)

Handbuch, Software usw englisch Open Tracker:  Link

Handbuch Opentracker Englisch:   Link

Handbuch, Software usw  englisch Basis-Software  Tiny Track:   Link

Handbuch englisch  Tiny Track:   PDF


Eine deutsche Anleitung findet man in unserem APRS Trackerhandbuch auf den Seiten 26 bis 31     PDF




   Unsere Empfehlung :

Bitte bestelle bei  Jäger-EDV & Dienstleistungen  oder bei WIMO den

- Tracker TINY TRACK 3 Plus   oder       Open Tracker USB
- GPS Maus Byonics                  oder        GPS maus Open Tracker
- Kabelsatz kann ebenfalls bestellt werden.

  Alternativ fertigen auch wir ein Kabel je nach Funkgeräte Typ.
  Kosten: ca 10,-€ für Amateure der IG- Afu im WOMO


Open Tracker USB

http://www.jaeger-edv.de/Shop/index.php?option=com_virtuemart&Itemid=63

Tiny Tracker 3 Plus

http://www.wimo.com/aprs-baugruppen_d.html


 Dateneintrag ,Programmierung, wie Call, WOMO und Text, anschlussfertig, sofort QRV , schreibe E-Mail , wir unterstützen Dich.




Tiny Track 3 Plus                                         Open Tracker USB

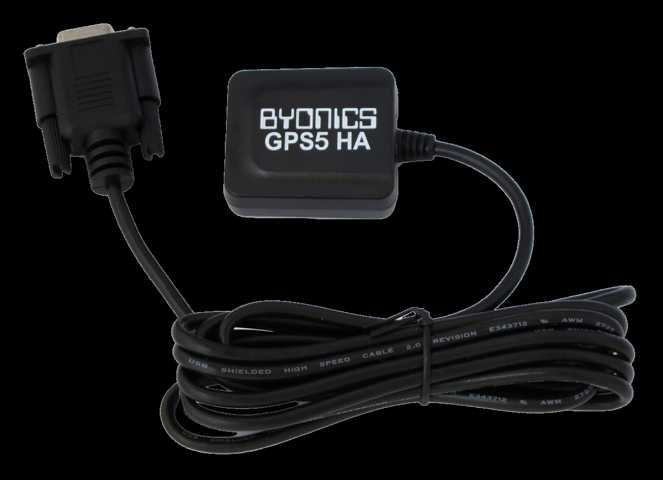

Tiny Track GPS Maus                                   Open Tracker GPS Maus

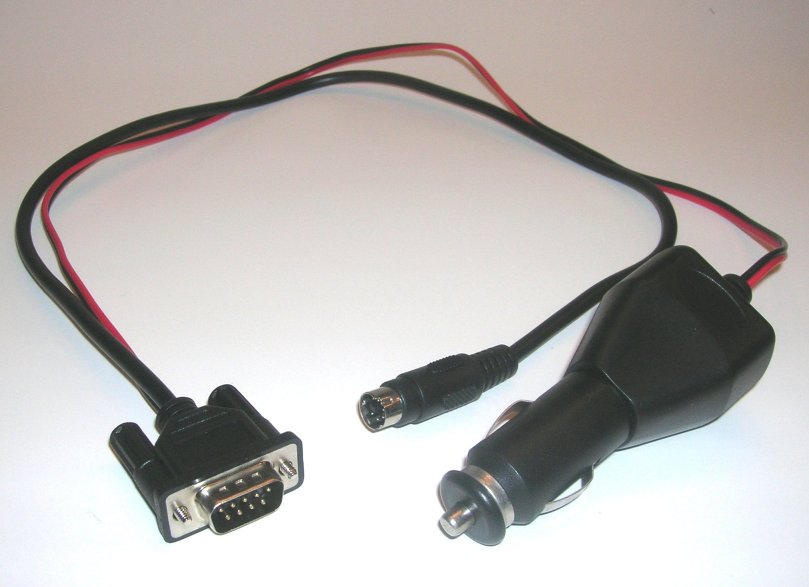

Tiny Track Kabelsatz und Opentracker  ( 12 Volt und  6 pol Din Stecker für TRX , GND,PTT, NF-In )

Viele weitere  Informationen findet man in unten stehenden Trackerhandbuch  ( noch erstellt zu Zeiten INTERMAR )




zum Beispiel  mit StandartTracker wie TinyTrack usw.  siehe: Trackerhandbuch PDF

Hier die INTERMAR APRS Seite:   http://www.yachttrack.org/ima/Index.php?INTERMAR-Technik:INTERMAR-VHF:INTERMAR-APRS

Ein Info findet man auch hier:  http://www.yachttrack.org/ima/Index.php?INTERMAR-Technik
allerdings nicht mehr aktuell , 20m Gate ist außer Betrieb, aber es gibt noch 30m Gates. (Rolf DK4XI)

Alte Webseite von INTERMAR e.V. mit vielen Handbüchern:    http://www.yachttrack.org/ima/Index.php?INTERMAR-Home

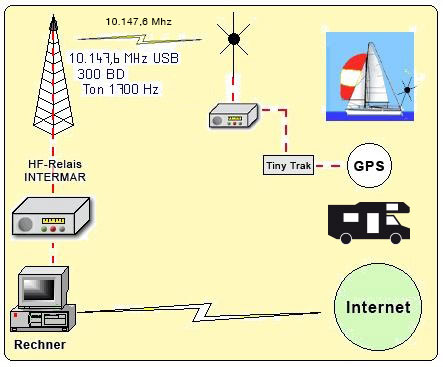

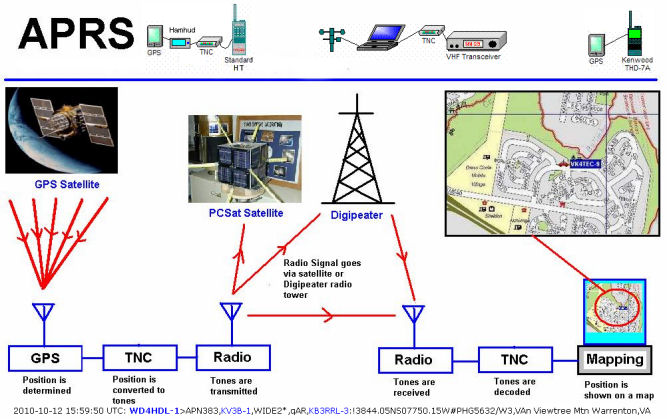

Aufbau APRS  Netz  Kurzwelle und UKW




APRS UKW in Europa  144.800Mhz 1200Bd FM
APRS Kurwelle in Europa und Russland 10.147,6 Mhz USB 300Bd
  Campertrack Posreport QRG !



Aufbau APRS HF-Gate  der IG Afu im WOMO

APRS HF I-Gats arbeiten alle auf 10.147,6  Mhz USB 300Bd   ( optional auf 14.103 Mhz) Beispiel.


Demnächst hier Bauanleitung für ein APRS HF Gat 10147,6 Mhz  USB 300Bd mit Raspberry

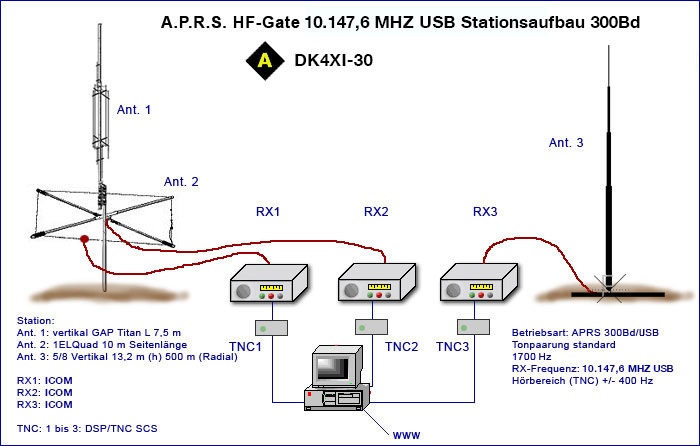

Call DK4XI-30           HF-Gate 1  Kuzwellen RX vor Ort   DK4XI-30


Raspberry mit              TNC mit Scanner +/- 200Hz                                   RX  ICOM 817 500Hz Filter                       30m Vertikal ca 7,5m hoch mit Radial Lamda 1/4
Software Xastir            http://www.p4dragon.de/de/Modems.html#widget4
xastir.org/



Call DK4XI-30            HF-Gate in einem anderen QTH, Empfang via WEB SDR, dadurch bessere Abdeckung in EU.


Raspberry mit             TNC mit Scanner +/- 200Hz                                    WEB SDR.org
Software Xastir           http://www.p4dragon.de/de/Modems.html#widget4
xastir.org/


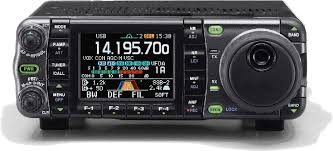

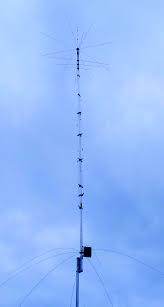

Call DK4XI-31          HF-Gate 1  Kuzwellen RX vor Ort   DK4XI-30


Raspberry mit              TNC mit Scanner +/- 200Hz                                   RX  ICOM 7000 500Hz Filter                      30m Vertikal ca 15 hoch mit 120 Radia Lamda 1/2
Software Xastir            http://www.p4dragon.de/de/Modems.html#widget4
xastir.org/

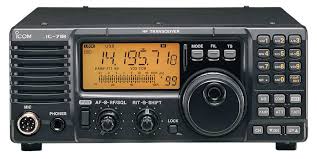

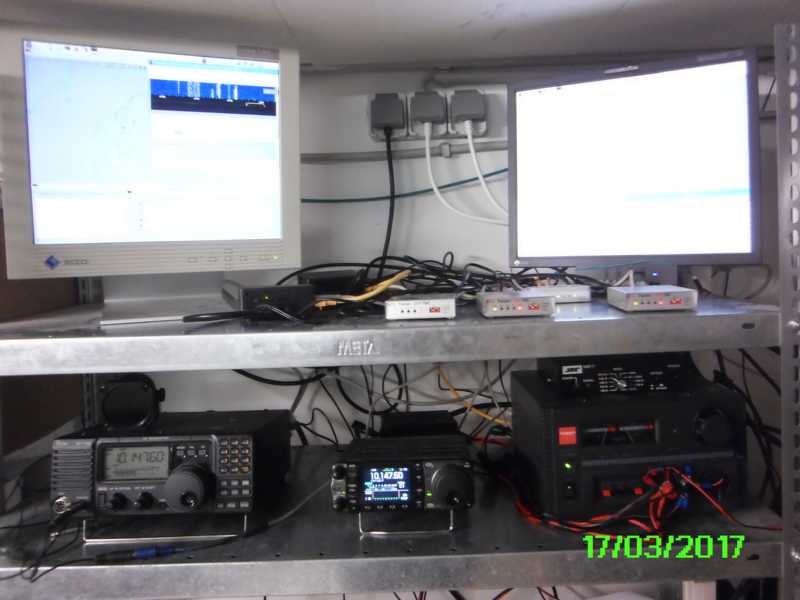

HF-APRS Gat mit Raspberry und SCS TNC +/- 200Hz  ICOM 718 &  ICOM 700 & WebSDR NL

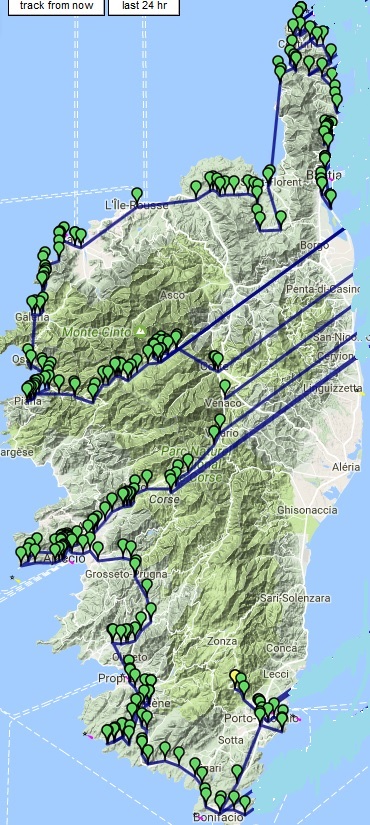

Hier ein Biespiel einer Reise nach Korsika mit HF APRS. In Korsika gibt es nur einen 2m Digi an der Ostküste, 10km Radius!
Deshalb HF-APRS mit Tracker! 10.147,6Mhz


Achtung: Bitte den Tracker erst einschalten mit GPS Maus, ca 3Minuten warten bis Pos gefunden, dann erst TRX einschalten. Es könnte sein das sonst falsche Positionen gesendet werden




Webseiten mit APRS Positionsreport



Siehe auch:   www.yachttrack.org      Siehe auch:   www.postionsreport.de

APRS Positionsreport
zeigt die aktuellen Positionen aller APRS-Stationen nach verschiedenen Filterkriterien.







RPR  APRS Kurzwelle


b. Ideal bei Europa Touren und nach Afrika (zB Marokko)  ist RPR- APRS die ideale Möglichkeit Positionen zu senden. In den meisten Gebieten
ist es dort nicht möglich via 2m UKW eine Pos abzusetzen. Deshalb wenn man auf Langfahrt ist, 2m APRS und KW-APRS mit RPR Tracker.

Mit RPR Tracker  siehe   http://www.robust-packet.net/

siehe auch die Seite von Helge DF8LS   http://df8ls.de/

siehe auch die Seite von DK2EZ:   http://dk2ez.jimdo.com/

siehe auch: http://www.aprs-dl.de/?APRS_Detailwissen:APRS_auf_Kurzwelle:RPR-APRS


Händler:  http://www.thiecom.de/scs-tracker-dsp-tnc.html

                http://www.landolt.de/info/afuinfo/dsp_tnc.htm









PSKmail APRS

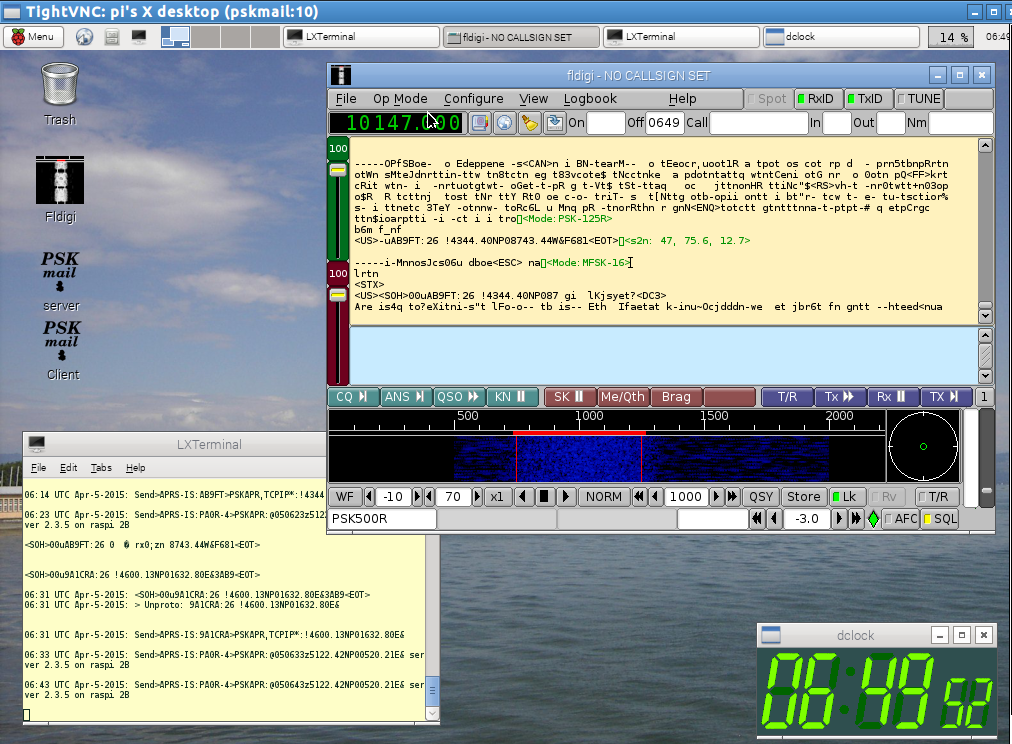

Für die APRS Fans sind wir am bauen eines PSKmail APRS Trackers mit Raspberry! Infos folgen. Damit kann man Europaweit Positionen senden über Kurzwelle. Wir haben Versuche angestellt. Nur leider ist der RSPi ein wunderbares Experimentier Projekt. Nur für den einfachen , simplen gebrauch im WOMO ?
Wir haben die einfache Lösung oben ausgewählt!





Infos auch auf der Seite: http://pskmail.org/Raspberry_pi_2_image.html
Alle Infos zu MSKmail: http://pskmail.org/

Infos zu dem kleinen Rechner Raspberry siehe zum Beispiel:  https://raspiprojekt.de/


Hier erste Infos zum unserem neuen Projekt:

Geplant ist ein kleiner Raspberry PSKmail Tracker für Kurzwelle.



Anwendung:
KW TRX und Mobilantenne auf der Qrg 10.147Mhz USB
Modul Raspberry PSKmail mit Anschluss an den TRX und USB GPS Maus.
Vorher weden sämtliche Daten eingestellt mit externen Bildschirm und Tastatur.
Tracker läuft automatisch und sendet alle 30min eine Position auf 10.147Mhz. Dort wird die Bake von einem der PSKmail Server empfangen und ins Internet auf die Seite www.campertrack.org gestellt. (Natürlich auch ins APRS Netz. )


APRS PSKmail Tracker Client:
Zur Positionssendung aus dem WOMO.
Notwendig ist:
1x Modul Raspberry in großem Gehaüse
1x Notstromversorgung zum stabilen Herunterfahren bei Ausschalten des Gerätes. Kabine 12V aus!
1x USB GPS Maus
1x USB Soundkarte mit Buchsen Mik un LP  ( KW TRX muss dann im Vox Modus betrieben werden !)
2x Verbindungskabel 3,5mm Klinke  Audio In und Audio Aus zum TRX und zur Soundkarte.
1x 5 pol Din Stecker für CAT Buchse TRX
1x Programm PSKmail Client
1x fldigi mit PTT Einstellung RTD, DTR (bei Echospot)

Alternativ:  Man verwendet unseren Echospot mit oder ohne 70mTRX als Soundkarte. Vorteil, Echospot bietet einen PTT Schaltkontakt. Somit ein  sauberes Ein und Ausschalten des TRX bei Senden und Empfang.
1x Cat Kabel mit 2x pol Mini Din Stecker, schneiden, neu zusammenlöten mit richtiger Belegung. Fertig.

Weiterer Vorteil, falls der KW TRX auch 2m und 70cm kann, hat man sofort ein Echolink Gateway im WOMO. Echospot ohne 70cm TRX.
Alternativ kann man, wenn man keinen KW TRX mit 2m/70cm hat, den Echopsot mit 70cm TRX nutzen, Antenne an Buchse 70cm TRX und schon ist man via Echolink qrv.
Duoband Antenne aufs Dach und schon ist man auch via Echolink weltweit qrv in Verbindung mit WLAN oder UMTS/GMS. Siehe auch:
http://www.campertrack.org/info_camper/index.php?Echospot

Also, zwei Funktionen mit einem Gerät.

Bedienen kann man den Raspberry normal mit Kabel Tastatur und Kabel Display oder via WLAN mit einem kleien Notebook komfortabel.
Anwendung wird hier noch im Detail beschrieben.


Liefermöglichkeit: als Bestellteileliste selbst bei Anbietern oder als Bausatz.


APRS PSKmail Tracker Server:
Zum Positionsempfang, Bestätigung und Übergabe ins Internet
Notwendig ist:
1x Modul Raspberry in großem Gehaäuse
1x Notstromversorgung zum stabilen Herunterfahren bei Ausschalten des Gerätes (Netzausfall)
1x USB Soundkarte mit Buchsen 3,5mm ( KW TRX muus im Vox Modus betrieben werden)
2x Verbindungskabel 3,5mm zu Cat Buche TRX und Soundkarte.
1x 5 pol Mini Din Stecker
1x Programm PSKmail Server
1x Programm fldigi mit PTT Einstellung RTS,DTR (bei Echospot)

Alternativ:
Man verwendet unseren Echospot (ohne 70cm TRX) als Soundkarte und hat einen PTT Schaltkontakt.
5 pol Din Kabel schneiden, wieder richtig nach Plan anlöten, fertig. Vorteil, TRX wird immer sauber in den RX Modus oder TRX Modus geschaltet.

KW- TRX auf 10.147Mhz USB betreiben. PWR ca 30Watt.
Rundstrahlantenne, zB preiwerte 11 Meter CB Funkantenne verwenden indem man diese ein wenig verlängert. Schweißstab;Alu Stab, Rohr oder ähnlich. Zusätzlich noch ein Radial in gleicher Länge wie Antenne unten an Masse. Mit SWR Meter am Boden abstimmen, fertig.
Beispiel: http://www.thiecom.de/sirio-gps27.html

Zum Einstellen und Verwalten kann man eine vorhanden Tastatur und BIldschirm verwenden. Oder auf einem Flohmarkrt bekommt man immer billig einen kleinen  Monitor, ist nur in Berieb wenn am am System arbeitet, sowie eine Tastatur.








APRS mit dem Smartphone

 > APRSdroid  für Android:        http://aprsdroid.org/

> Beschreibung als  pdf:           http://www.kh-gps.de/aprsdroid.pdf

 > APRS für iPhone:

 > Achtung für Android neu:    http://www.aprstrack.com/
