DARN Digi Afu Net



DARN - Digital Amateur Radio Network









Handbuch  DARN - Digital Amateur Radio Network    PDF

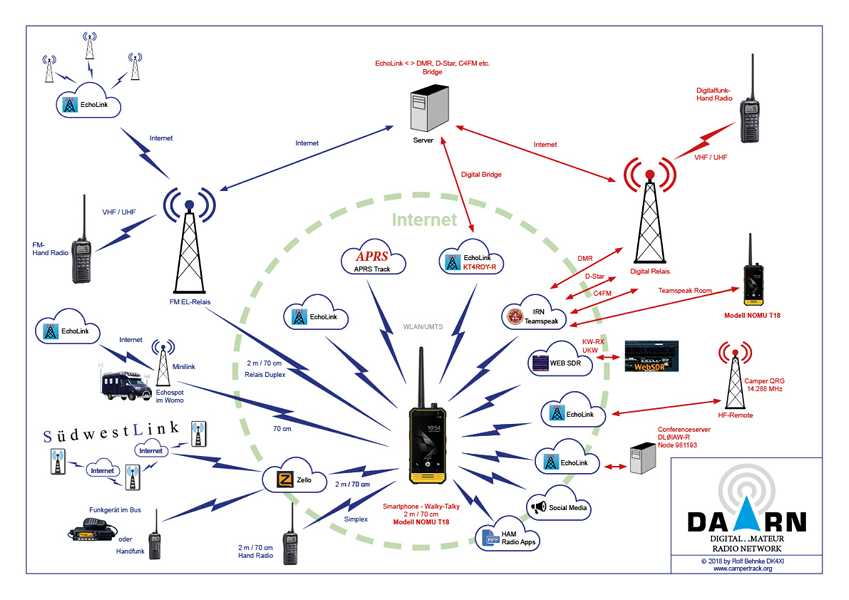

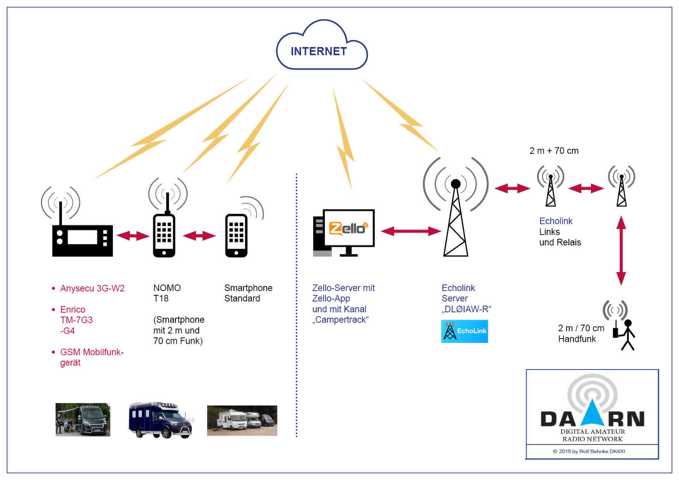

DARN  Schaubild   PDF



Was ist DARN -  Digitales Amateur Radio Network ?

Unter Digital Amateur Radio Network verstehe ich in dieser Beschreibung den Betrieb mit dem Smartphone - Walkie Talki (Smartphone mit Funkgerät). Alle Betriebsarten sind möglich und für den jugendlichen sowie älteren Nutzer von Amateurfunk und Sozialen Netzen hat man nur ein Gerät für alle Zwecke. Amateurfunk in der Moderne.

Amateurfunk Apps gibt es schon einige Zeit. Aber Smartphones mit eingebautem 2m und 70cm TRX erst seit kurzer Zeit.





Dieses zum Beispiel:

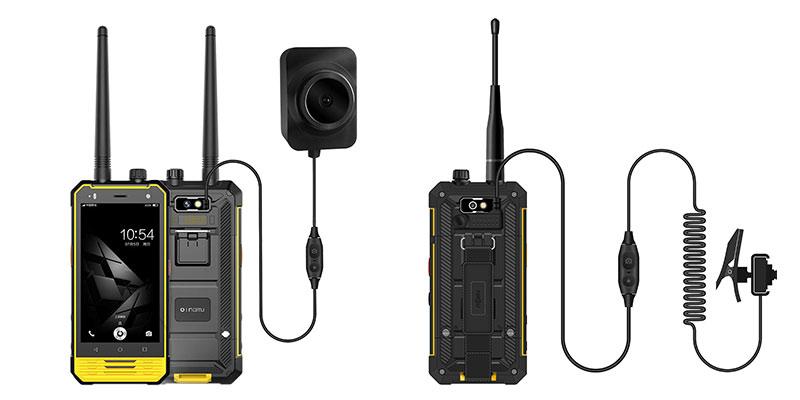

Handgerät: NOMU T18 Ragged IP 68 Handy Intercom 4LTE 3GB Ram +32 GB Rom (mit externer Kamera)  inklusuve externer Kamera.

Zu Kaufen bei:    Link 1

Jede Amateurfunk QRG auf 2m und 70cm FM einstellbar, CTCSS und Leistung High 2W und Low 0,5 Watt

Zubehör: Handmikrofon mit Lautschrecher schnurlos: Bluetooth Push To Talk Speaker für iPhone/Android/Funkgerät Mikrofon Radio→ZELLO

Zu kaufen bei :   ebay  (Text eingeben )  https://www.ebay.de/itm/400934848013

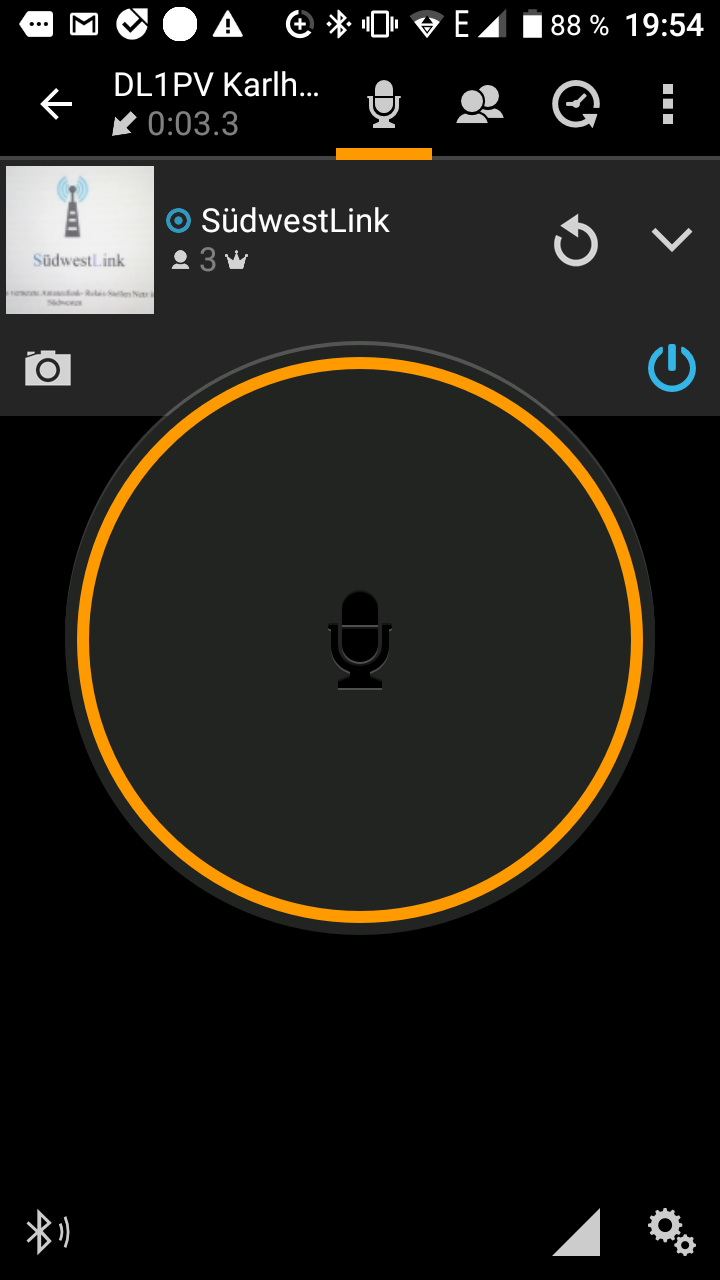

Hand-Mikrofon Bluetooth                Anwendung auf NOMU T18         Bitte links unten Symbol Bluetooth einschalten!
Wandfu H-3B                               (unter Optionen PTT)                  Erst dann ist das Mikro aktiv. LP ist sofort aktiv.

Benutzerhandbuch Handmikro in deutsch!  PDF


Anwendungen auf NOMO T 18 :

- Zello Anwendung:

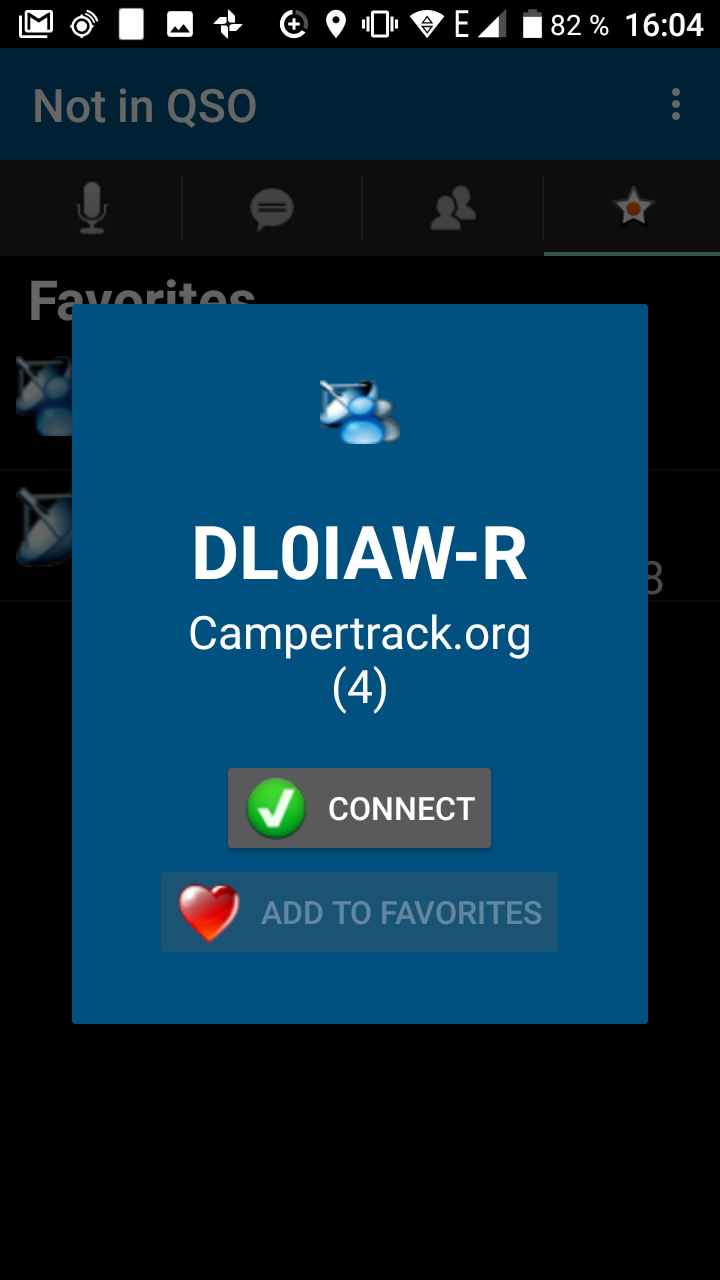

- Echolink Anwendung:




- APRSdroid Anwendung:

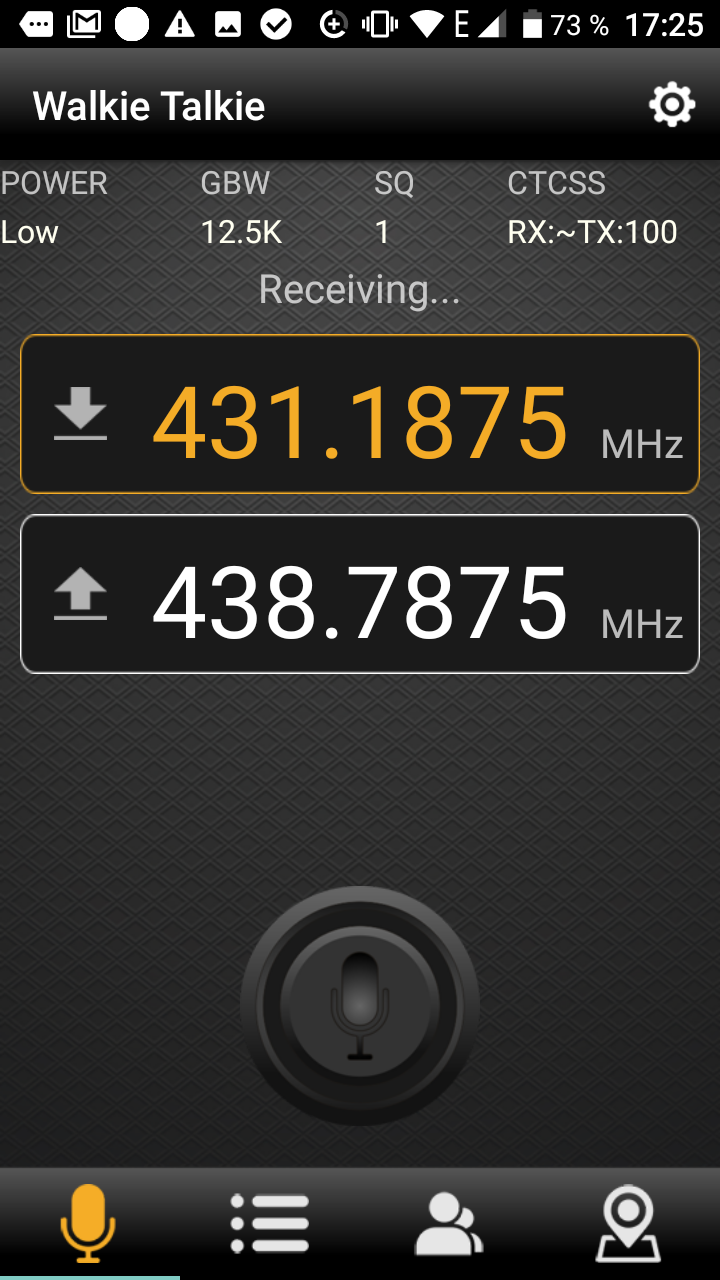

-2m oder 70cm standbay mit dem TRX:





Achtung: Man sollte immer schauen in welchem Bereitschaftmodus man ist!






  Und alles gleichzeitig!




---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

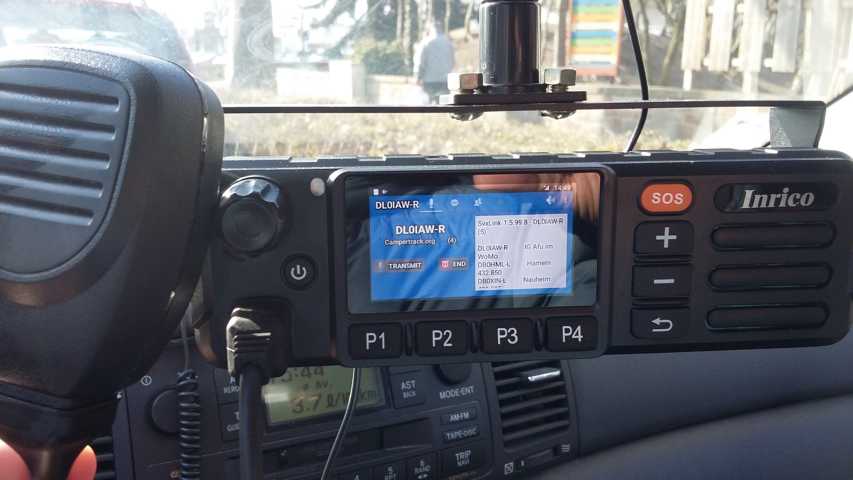

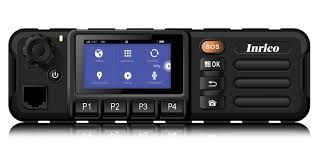

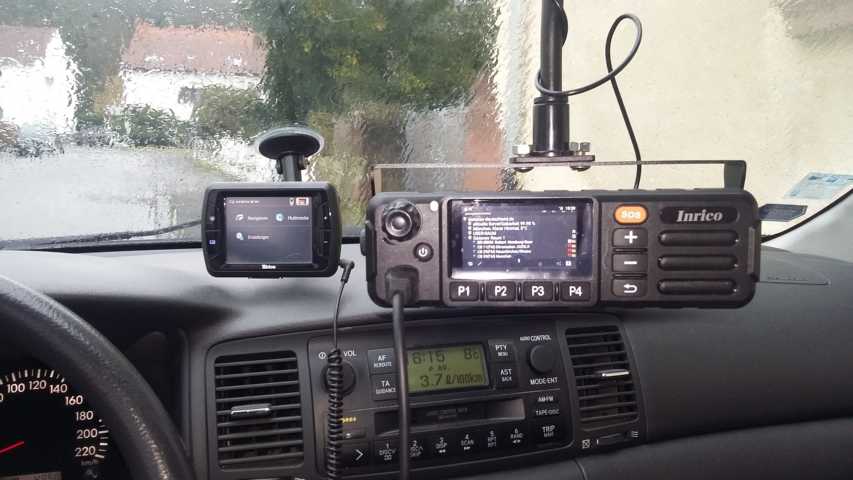

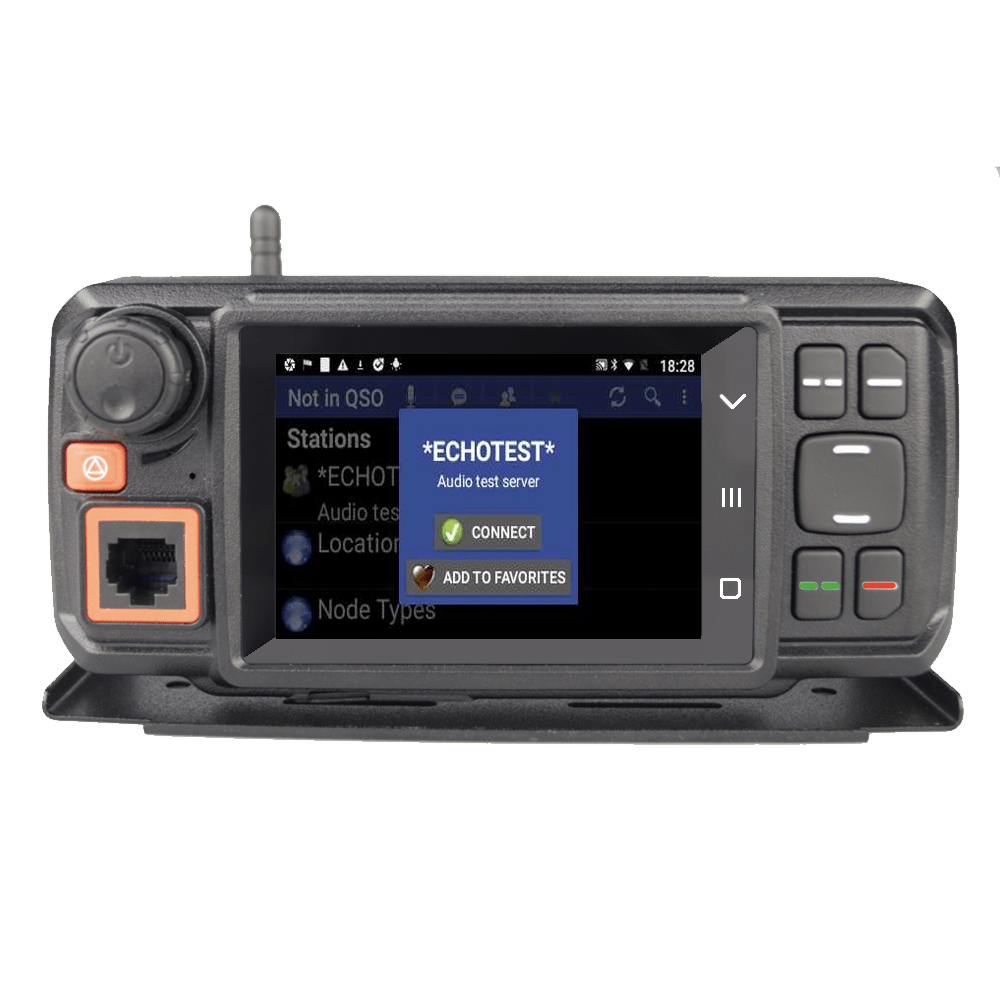

Mobil Station: INRICO TM -7  G3  (Info, es gibt schon TM - 8 G4)

Benutzerhandbuch deutsche Übersetzung    PDF


Zu kaufen bei Info Link1  Info  Link2 EU    Bei diesem Lieferanten fallen Zollgebühren an!!
                        Link  Lieferant in DL

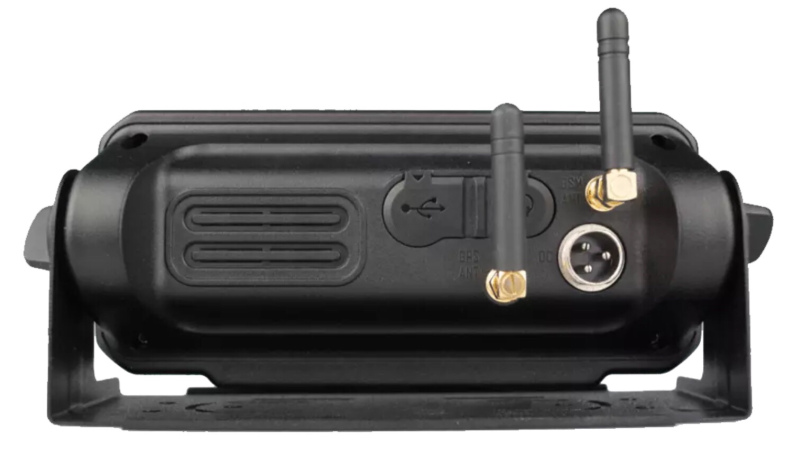

Achtung: keine externe UMTS/WLAN Antenne dabei. Inklusive GPS Antenne (Klebe-Maus)
Zu kaufen bei:  zB  Klebefensterantenne oder Stabantenne   Link


Achtung:  Die Antennenbuchse für Außenantenne ist nicht angeschlossen. WLAN und UMTS werden mit interner Antenne versorgt.
Man muss das Gerät öffnen und das Antennenkabel auf zB UMTS stecken (Ministecker!)

Siehe Anleitung!

Link Anleitung englisch ,
Link Anleitung deutsch übersetzt, auf der Seite blättern!
Link Anleitung  PDF



Wichtig ist auch wie man die Tasten in dem Gerät einzeln belegen kann. Dazu benutzt man die App :
https://play.google.com/store/apps/details?id=flar2.homebutton&hl=de

Siehe auch die Anleitung dazu: Suche in Google button mapper!








Alle Infos findet man im Handbuch  DARN - Digital Amateur Radio Network    PDF

Geplant sind Beschreibungen in deutsch zu allen Geräten!

-----------------------------------------------------------------------------------------------------------------------------------------------


Anwendung:


In Verbindung mit obigen Geräten gibt es in DL neue Relais Eintiege und Zusammenschaltungen. ZB Türingen Link.

Thüringen-Link  :  https://www.darc.de/der-club/distrikte/x/ortsverbaende/11/thueringen-link/
SüdwestLink :      http://cq-k12.npage.de/index.html

Geplant ist , den Echolink Konferenzserver DL0IAW-R mit dem Zello Konferenzserver Camperrack zu verbinden.

So ist man auf beideb gelichzeitug qrv. Das macht beim fahren im WOMO Sinn, denn Unterbrechungen im netz spilen hier kein Rolle. Der Connect wird immer wieder automatisch hergstellt. Bei Echolink muss man immermanuell wieder connecten.

Auf der Sardinien Rundreise war ich immer auf Zello und Echolink qrv. Hatte immer Kontakt zu den OMs von der IG Afu im WOMO. Außerdem war ich auf den Thüringen-Link in Zello immer zugeschaltet.
Bei Zello kann man gleichzeitig auf verschidenen Links qrv sein. So hört man immer , wenn sich eine Station meldet. Auf dem Display sieht ma auch immer worher die Station kommt.

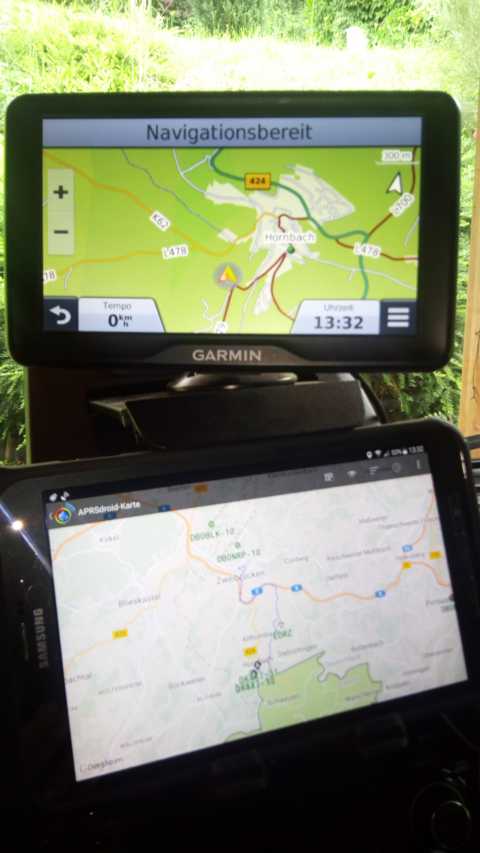

Außerdem benutzt man APRSdroid um alle 2min eine Position ins APRS Netz zu senden (Icon Wohnmobil/ Symbol /R )




- Anwendung auf INRICO TM 7:




- Echolink Anwendung:

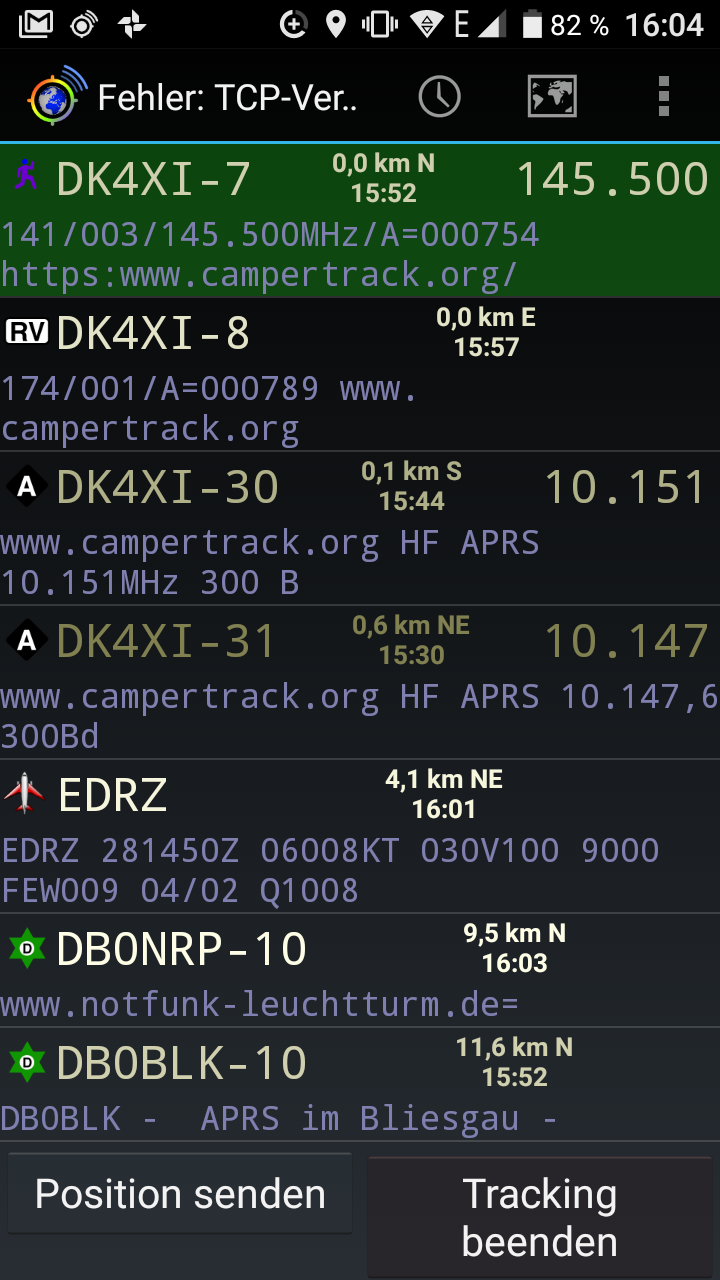

- APRSdroid Anwendung:



Achtung: Man sollte immer schauen in welchen Bereitschaftsmodus man ist:




  Und immer alles gleichzeitig!


-----------------------------------------------------------------------------------------------------------------------------------------------------



Hier bei uns im Südwesten errichten wir gerade ein Netzwerk von analogen Relais die wir mit SVX Link zusammneschalten und diese sind auch über ein Gate via Zello,  https://zello.com/  erreichbar. Südwest-Link, ein Zusammenschluss der analogen Relais im Südwesten. Handbuch fol
gt !




Die Zello Funk App gibt es hier: download
Eine deutsche Beschreibung des Systems Zello:  Link

Installiere Zello auf deinem Smartphone, Tablett oder wie oben Smartphone Walkie-Talki oder INRICO Mobiltransceiver TM 7

- Zello App: Link

- Melde dich an:
  Wichtig ist, der Anmelde-Name soll das Call sein zB      DA1ABC
  Der zweite Name sollte das Call und Vorname sein zB   DA1ABC   Rolf
  Passwort, dein eigenes Passwort.

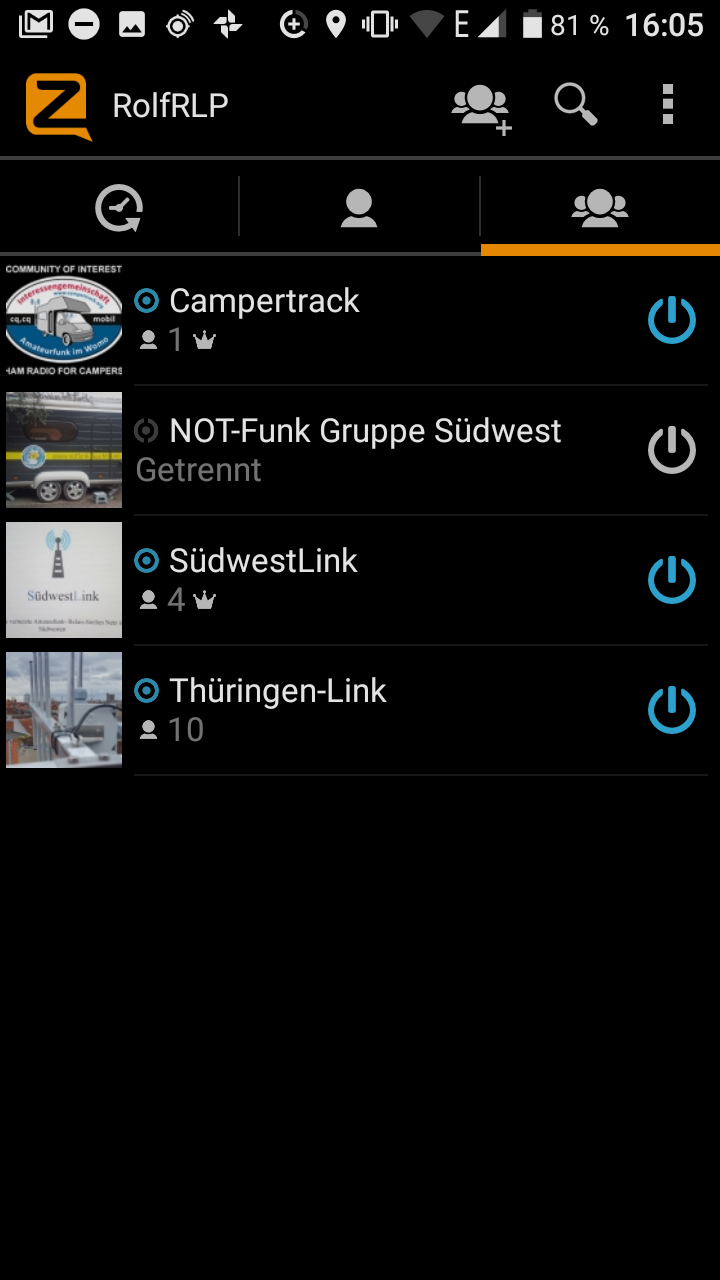

- Suche die Konferenzräume und connecte sie:
  - Campertrack
  - SüdwestLink
  - Thüringen-Link
  - NOT-Funk Gruppe Südwest
  - und weitere  (bitte mir mitteilen)

- Lass den Connect bestehen, denn der Sysob(Admin) muss dich erst freischalten bevor du im Link aktiv sein kannst. Deshalb auch nur das
  Call als Name. Denn irgend ein Name ist nicht als Amateurfunker zu erkennen.

- Du kannst alle Links (Konferenzen) einschalten  parallel. Du siehst alle Links mit dem Symbol  >Kopf+zwei kleine Köpfe. Dann hörst du
  alle gleichzeitig. Wenn du antworten wilst, drücke auf den Link, der am sprechen ist. (oben läuft der Sekunden Zähler) Dann kannst du zB

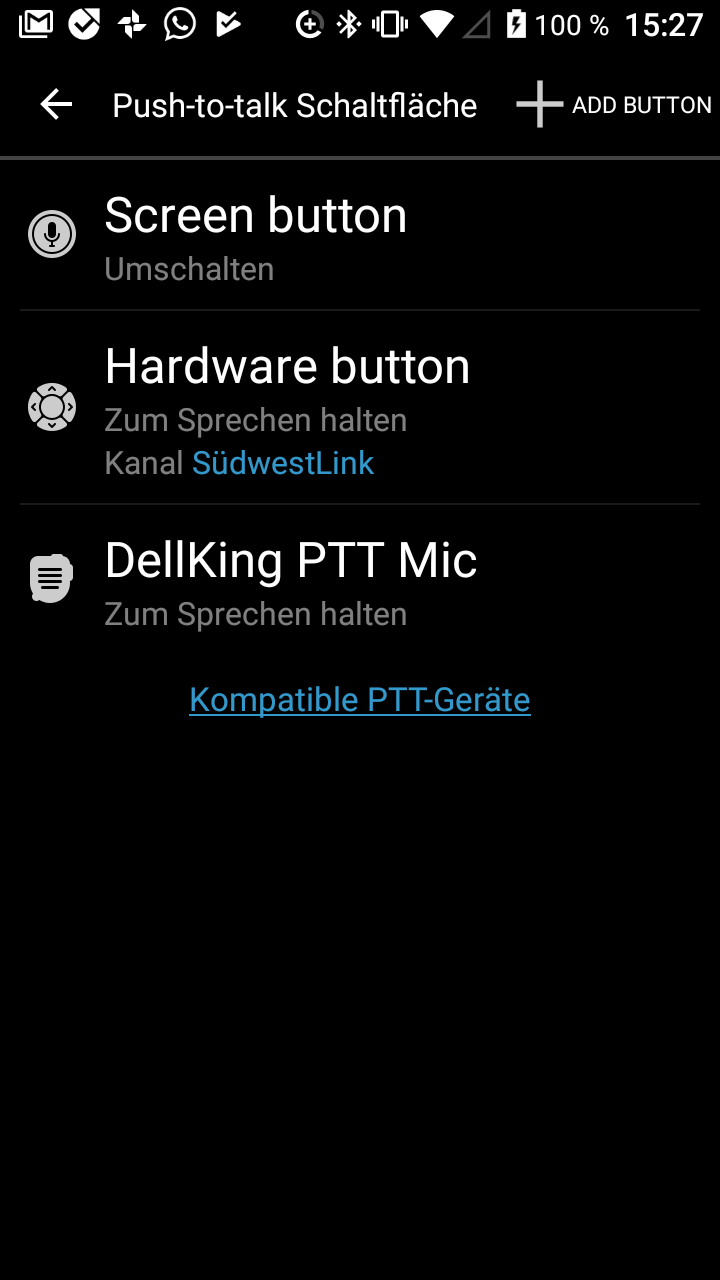

  mit dem Hand-Mikro Wandfu arbeiten. Das Schalten des Mikrofones ist eintellbar unter Optionen. Drei kleine Punkte oben rechts.

Bitte immer eine Umschaltpause lassen bei Mikrofonübergabe!

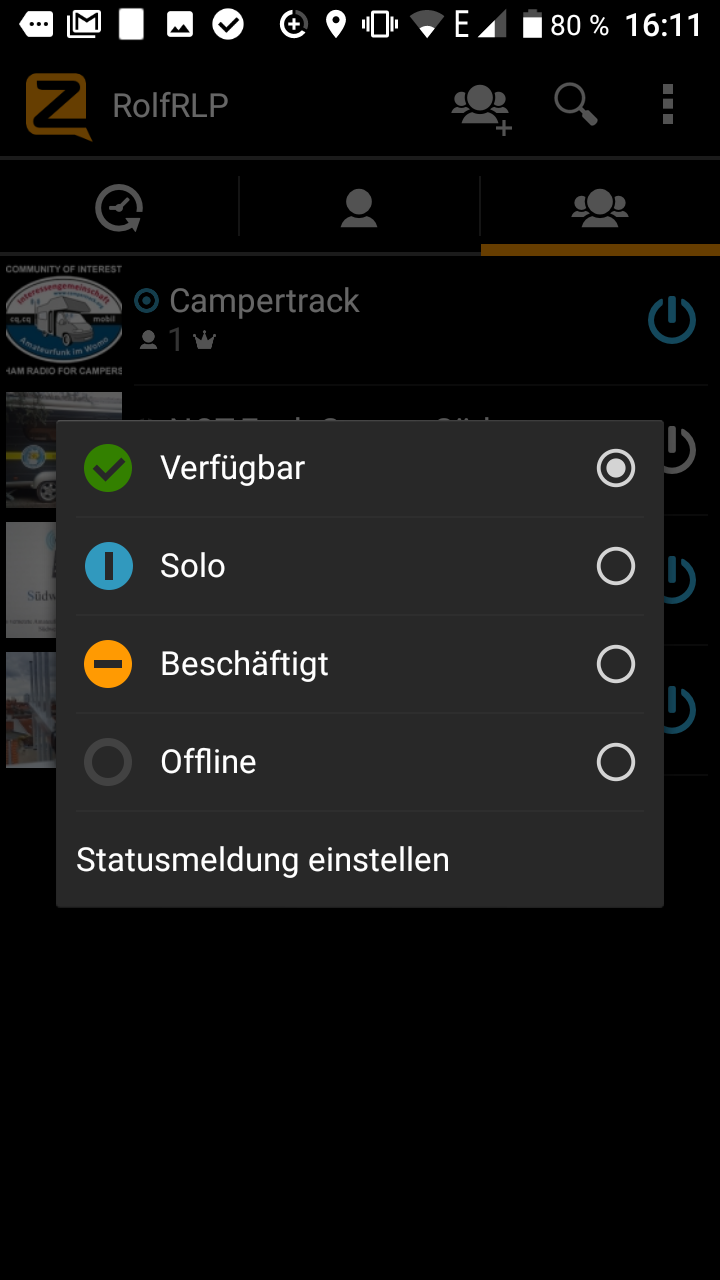

- Wichtig ist, das du im Status = Verfügbar= bist. Rechts oben die drei kleinen Punkte drücken.Status anklicken. Einstellen. Du kannst auch den
 Bildschirm von oben nachunten scrollen, da erscheint auch die Anzeige.

Ich versuche eine deutsche Anleitung zu bekommen!

Weitere Apps Installationen:

APRSdroid:   download

  Echolink:     download
------------------------------------------------------------------------------------------------------------------------------------------------------


Neu im Südwesten:




Hier das Konzept SüdwestLink




SüdwestLink  Konzept PDF

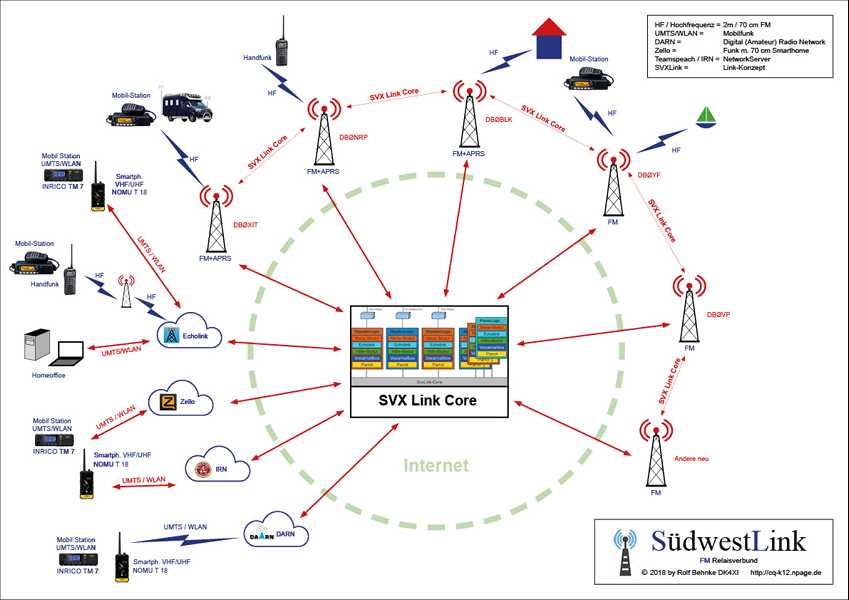

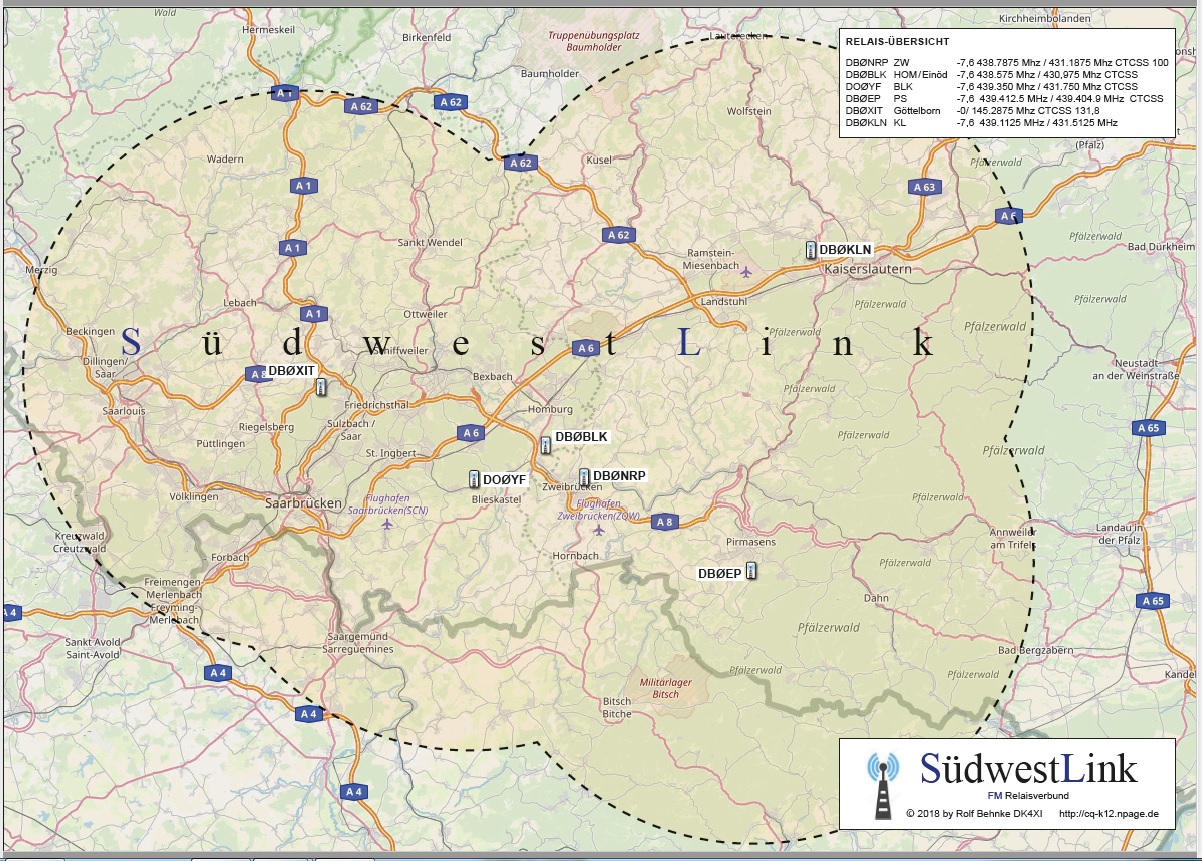

Karte SüdwestLink

SüdwestLink Karte PDF




  Hier noch ein anderes Handbuch für diditale Anwendungen. Diese Anwendung kommt oben im DARN wieder vor!


http://www.internationalradionetwork.co.uk/

Digitalfunk IRN  im Wohnmobil Link: PDF
