Technik im WOMO

  Positionsreport- Technik



Das offizielle APRS - ICON  für ein Wohmobil ist ein:



Symbol   /R =   das ist ein   RV         Nummer 49 der Liste     RECREATIONAL VEHICLE

Daraus  machen wir ein Symbol Wohnmobil:

Was ist ein  RV ? =  RECREATIONAL VEHICLE   Link:   http://en.wikipedia.org/wiki/Recreational_vehicle

Auf Deutsch  :    Wohnmobil   http://de.wikipedia.org/wiki/Wohnmobil


Empfehlung:

Man hängt dann noch die SSID  -8 an das Call


Siehe auch Icon Liste APRS_Symbol_Chart.pdf

http://aprs.org/aprs11/SSIDs.txt
Updated 6 Feb  2012 to clarify the title of this document to be
                    SSID RECOMMENDATIONS not to imply any kind of
                    decoding "standard".
-0 Your primary station usually fixed and message capable
-1 generic additional station, digi, mobile, wx, etc
-2 generic additional station, digi, mobile, wx, etc
-3 generic additional station, digi, mobile, wx, etc
-4 generic additional station, digi, mobile, wx, etc
-5 Other networks (Dstar, Iphones, Androids, Blackberry's etc)
-6 Special activity, Satellite ops, camping or 6 meters, etc
-7 walkie talkies, HT's or other human portable
-8 boats, sailboats, RV's or second main mobile
-9 Primary Mobile (usually message capable)
-10 internet, Igates, echolink, winlink, AVRS, APRN, etc
-11 balloons, aircraft, spacecraft, etc
-12 APRStt, DTMF, RFID, devices, one-way trackers*, etc
-13 Weather stations
-14 Truckers or generally full time drivers
-15 generic additional station, digi, mobile, wx, etc


--------------------------------------------------------------------------------------------------------------------------------------------------------

Neue Anwendung  APRS , siehe Seite APRS im WOMO (links oben):




1. APRS      APRS- Info: APRS-DL   hier



A) APRS UKW  Camper sendet alle  automatisch eine Positionsmeldung über  UKW 2m 144.800 MHz und  Textmeldungen / Nachrichten
werden als "Bakentext" * je nach Bedarf gesendet. Inhalt z.B. "Stehen vor einer schönen Bucht vor Levkas".
2m APRS Funkgeräte gibt von den kommerziellen Gerätehersteller, Yaesu und Kenwood.

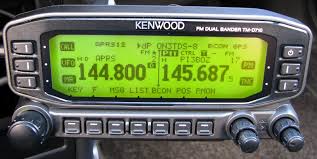

 Kennwood TM-D710GE                     Kennwood TH-D72E             YAESU  FTM 3350AE                     YAESU VX 8

Alternativ kann man auch mit einem normalen 2m UKW Gerät APRS Positionen senden.

Link zu einem Gerät:             LC-TRAK PLUS  http://www.landolt.de/info/afuinfo/lc-trak.htm

Link zu 2m und KW Tracker:  http://www.jaeger-edv.de/Shop/index.php?option=com_virtuemart&Itemid=63

Link zu 2m Tracker:               https://www.hinztec.de/

B) APRS Kurzwelle

Hier gibt es zwei Möglichleiten APRS Positionen zu senden:



a. mit StandartTracker wie TinyTrack usw.  siehe: Trackerhandbuch PDF

Ein Info findet man auch hier:  http://www.yachttrack.org/ima/Index.php?INTERMAR-Technik
allerdings nicht mehr aktuell , 20m Gate ist außer Betrieb, aber es gibt noch 30m Gates. (Rolf DK4XI)

Alte Webseite von INTERMAR e.V. mit vielen Handbüchern:    http://www.yachttrack.org/ima/Index.php?INTERMAR-Home


b. Ideal bei Europa Touren und nach Afrika (zB Marokko)  ist RPR- APRS die ideale Möglichkeit Positionen zu senden. In den meisten Gebieten
ist es dort nicht möglich via 2m UKW eine Pos abzusetzen. Deshalb wenn man auf Langfahrt ist, 2m APRS und KW-APRS mit RPR Tracker.

Mit RPR Tracker  siehe   http://www.robust-packet.net/

siehe auch die Seite von Helge DF8LS   http://df8ls.de/

siehe auch die Seite von DK2EZ:   http://dk2ez.jimdo.com/

siehe auch: http://www.aprs-dl.de/?APRS_Detailwissen:APRS_auf_Kurzwelle:RPR-APRS


Händler:  http://www.thiecom.de/scs-tracker-dsp-tnc.html

                http://www.landolt.de/info/afuinfo/dsp_tnc.htm






Link:  http://www.db0anf.de/app/aprs/stations/digiusermap-DK4XI-10

          http://www.db0anf.de/app/aprs/stations/digiusers-DK4XI-10


GPS Navigationssystem Geosat6 mit APRS Anzeige




 Link zur Info: http://www.wimo.de/cgi-bin/verteiler.pl?url=aprs-baugruppen_d.html



C) PSKmail-APRS über Kurzwelle  10.147Khz USB

Camper sendet automatisch oder manuell via PSKmail-APRS Positionsreport auf den Frequenzen der
PSKmail-Server. Zusätzlich Textmeldungen  auf 10.147KHz.



Siehe Webseite    www.pskmail.org

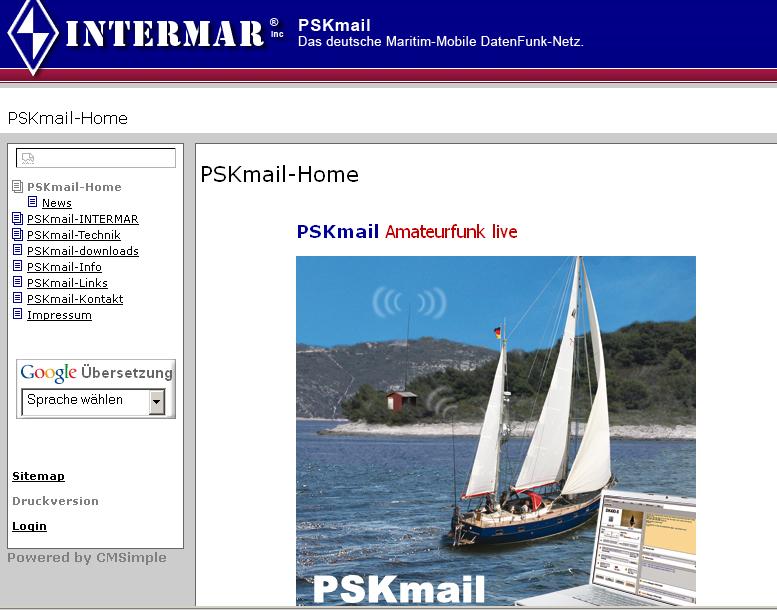

Alte Webseite mit Inhalt von PSKmail.de:  http://www.yachttrack.org/pskmail

Webseite von INTERMAR e.V. mit vielen Handbüchern:    http://www.yachttrack.org/ima/Index.php?INTERMAR-Home


D)  Winlink  über Kurzwelle


Wir setzen das Winlinksignal (Positionsreport ) um und zeigen die WOMOs als WOMO-Symbol an.


Damit man auf der www.camperttrack.org  Seite angzeigt wird, muss man freigeschaltet werden. Also, wer Pactor im WOMO betreibt,
bitte bei mir melden. Ich schalte dann die Position frei.
Auf20.,30m, 40m, 80m erreicht man immer ein Gate ( Diggi)

Hier der Link zu Winlik http://www.winlink.org/

Eine gute Beschreibung findet man hier Rüdiger Hirsche DJ9UE  www.sy-kaya.de




E) APRS via Smartphone:

 > APRSdroid  für Android:        http://aprsdroid.org/

> Beschreibung als  pdf:           http://www.kh-gps.de/aprsdroid.pdf

 > APRS für iPhone:

 > Achtung für Android neu:    http://www.aprstrack.com/



F)  Expeditionen

Amateurfunk im Wohnmobil. Viele Funkamateure sind auch mit einem anderen Fahrzeug auf Reise. Insbesonders die OM`s die mit einem
Geländewagen, Allradfahrzeug usw auf Expeditonskurs ( zB Afu-Expedition) sind ,senden auch gerne eine Position via APRS. Mit dem
dazugehörigen ICON, zB ein Jeep. Diese Fahrzeuge werden im Normalfalle nicht  auf www.campertrack.org angezeigt. Möchten diese
OM´s aber gesehen werden, so können sie sich auf der
Webseite  www.campertrack.org  unter INFO anmelden. Dann erscheinen sie bei senden ihrer Position mit ihrem Synbol auf der Karte.
Unter der Liste (Expeditionen) auf der Webseite kann man sie dann auch noch sehen. Bitte sendet sie die Daten  wie  Call, Name,
Fahrzeug und Bild an die
angegebene Email-Adresse.  Ich trage die Daten dann in die Datenbank ein.


=====================================================================================

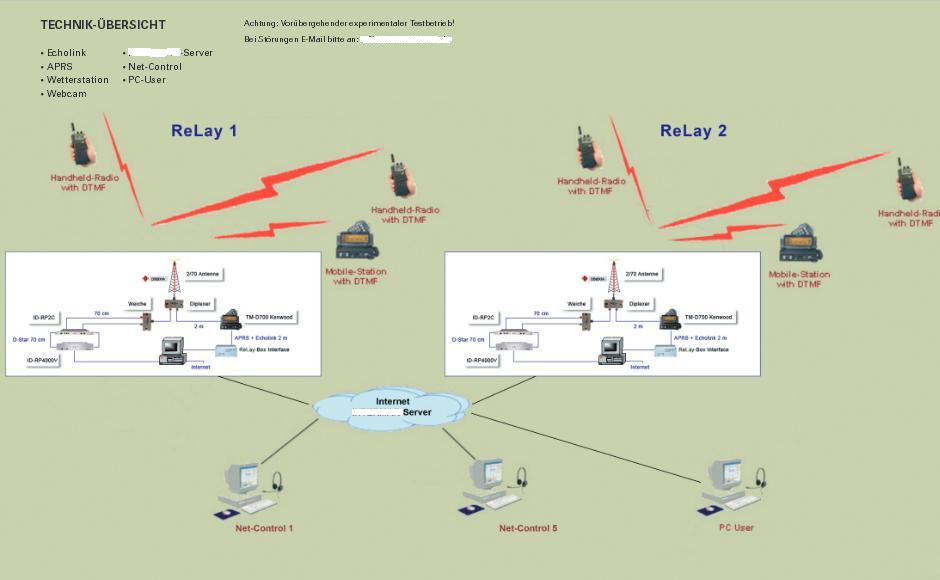

   Echolink ReLay Projekt der IG AFU im Wohnmobil


       Der Betreiber der Webseite DK4XI Rolf  ist SYSOP  von  dem  APRS, Echolink und WSPR Relais  www.db0xit.de

       Alle Links sind auf den     Konferensserver DL0IAW-L Node 981193    aufgeschaltet.

       So entsteht ein ganzes Netz über DL  verteilt. Dadurch ist es möglich mit vielen OMs im WOMO in Kontakt zu treten.





Aufgeschaltete Relays und Links:

> siehe www.campertrack.org  Symbol

> siehe DL0IAW Status auf campertrack.org Seite

> Auszug aus Echolink:



Es gibt für EchoLink folgende Simplex-Frequenzen:

Neu ist:



Echolink simplex neu auf

145,2375 Mhz, Deutschland
145,2875 Mhz Deutschland
145,3375 Mhz Deutschland









430,025 MHz Deutschland
430,050 MHz Deutschland
432,800 MHz Deutschland
432,825 MHz Deutschland
432,850 MHz Deutschland
432,875 MHz Deutschland

2m Band-Plan DARCLink

70cm Band-Plan DARC: Link

Echolink-Gatways:   http://www.elschenbroich.com/relais/echolink.pdf


  Echolinkserver DL0IAW-L ist online:

                Node 981193


Dieser Server ist der Treffpunkt der WOMO Fahrer zu Hause und unterwegs. Es werden hier einige Echo-Links (HF I-Gate) aufgeschaltet.

Somit ist es möglich von einem WOMO-Stellplatz in den Bergen zu einem Om auf einem

WOMO Stellplatz an der Küste über UKW (Echolink- Internet) ein QSO zu fahren.


________________________________________________________________________________________________


  Eigenen Link einrichten  ( HF E-Link Igate)

Es gibt zwei Möglichkeiten einen Link einzurichen

> als Link mit eigener Lizenz  zb DB0XIT-L auf einem Standort auf einem Turm Außer Haus.

> als Link im Zeitbetrieb im eigenen QTH unter eigenem Call zb DK4XI-L

Technik:

> mit dem Kenwood Transceiver TM-D710GE und Kabelsatz für Echolink, Notebook mit Echolink und Antenne.
   Diese Variante bietet auch die Möglichkeit eins APRS I-Gate ( Digi)
http://www.swiss-artg.ch/fileadmin/Dokumente/pdf

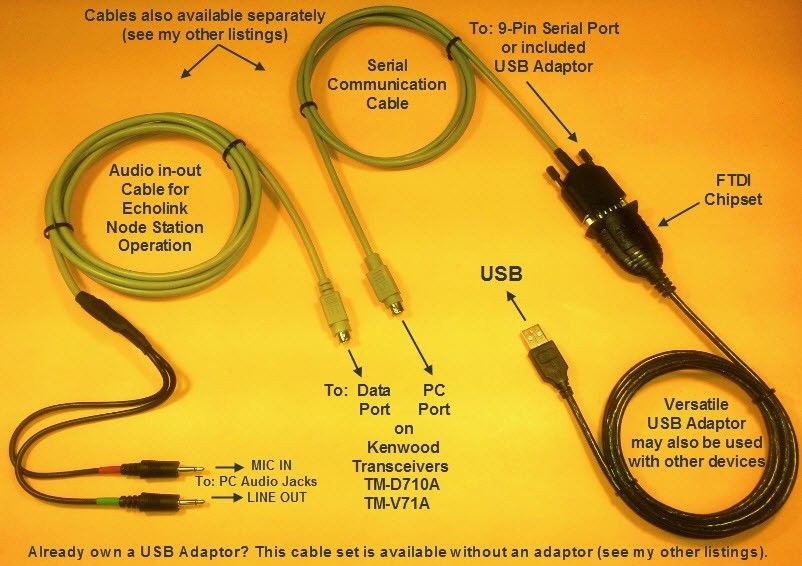

TM D710 GE                                     Kabelsatz PGH5H        Notebook mit Echolinksoftware          2m/70cm Antenne
                                                                                           und UI-View  für APRS

> mit dem Echolink Deluxe 2. Generationvon jaeger-edv
http://www.jaeger-edv.de/



Echolink Deluxe R2                   2m/70cm Antenne


Jeder der gerne seinen/einen Link aufschalten möchte kann das gerne tun. Je mehr, umso besser.

Zum automatischen Aufschalten eines Links ( zb DB0XIT-L ) benötigt man eine kleine Software:


Das Programm  HS2JFW  download:  Auto connect

Info:
Im Automodus bei Echolink Autostart/Aufschaltung nach HS2JFW bitte im:

> Explorer unter Programme das Programm HS2JFW aufrufen.
Dann dort unter:
> autoconnect.ini Datei öffnen und Rufzeichen DL0IAW-L eintragen. Den Timer auf 5Min stellen sofern es nicht so steht.
> Dann Datei speichern unter Datei -speichern-
> Dann im kleinen Programm-Fenster Call DL0IAW-L eintragen. Und die Zeit auf 5min.
> Das wars. Falls sich im kleinen Programmfenster wieder das alte Call einstellt Vorgang wiederholen.
Es sollte jetzt richtig sein




Serverliste

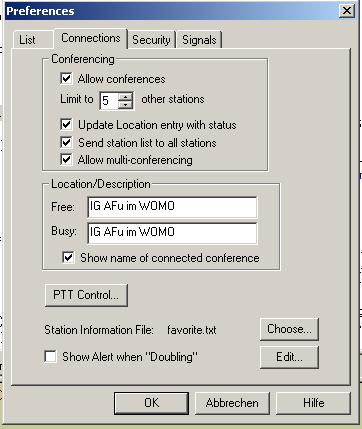

Damit man auf der Serverliste gesehen wird, muss man unter Tools, Preference, Connection einen Haken machen bei
Show name of connected conference.
Diese Liste kommt auf die Campertrackseite, dann kann man immer sehen wer connectet ist.
Hier der Link zum Prgramm  http://echolink.g4eid.co.uk/status/all_nonconferences.html

Das obige gilt auch für normale Anwender!





________________________________________________________________________________________________



Link-Standort

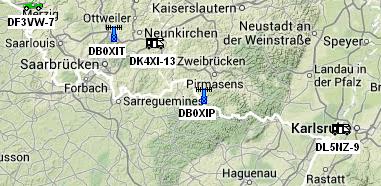

Sollte man seinen Link 2m/70cm Echolink-Relay aufschalten, so trage ich den Standort in die Campertrack-Karte ein.


IG AFu im WOMO

So kann man sehen wo der Link sich befindet.   Auf Link:   www.campertrack.org

Alternativ alle Echolink-Gatways:   http://www.elschenbroich.com/relais/echolink.pdf


__________________________________________________________________________________________________



Für den Anwender von Echolink:


Hier alle Informationen:  http://www.satszene.ch/hb9dww/echolink/portal.htm

Echolink Stationen:  http://www.alximedia.de/df2nu/inhalt5.htm

Info beu Wikipedia:  http://de.wikipedia.org/wiki/Echolink




Es gibt auch für die Smartphones eine Echolinkanwendung.

Hier einige Informationen:

Echolink.org        http://www.echolink.org/faq.htm

Android:     http://www.appbrain.com/app/echolink/org.echolink.android

IPhone:

Smartphones Ap:    Echolink-Repeater

Smartphones Ap:    EcholinFinder


Für alle Fragen bitte melden!



====================================================================================
